大河工業高變壓器全自動焊錫機無需人手，全過程都是機器操作，代替人工，包括自動上料，自動松香、自動焊錫、自動退料、可選擇同時焊錫兩種產品，或帶360度翻轉功能，能在規定時間內保質保量。今天就由大河工業小編跟大家介紹一下高變壓器全自動焊錫機程序設置及操作說明。

　　高變壓器全自動焊錫機程序設置及操作說明

　　1.接通電源，置焊錫機的電源開關于“開(ON)”的狀態;

　　2.設置溫度的方法：

　　(1)：(按“︽”鍵設置溫度上升，按“︾”鍵設置溫度下降，SV欄顯示設置溫度，PV欄顯示測量溫度。(適用于ETS-2E、ETS-2MT);

　　(2)：先按SET鍵, SV欄顯示溫度閃爍，用△向上為數字加，▽向下為數字減。<選擇個、十、佰位數字鍵鍵。(適用于WD-6202、WD-6203A、YCH-2A、YCH-2R、QF-360A、QF-360B);

　　3、當錫鍋加熱焊錫至熔化狀態后，打開氣閥，檢查氣壓是否大于 O.4Mpa，大于O.4Mpa為正常情況，否則及時通知維修工和班組長;

　　4.焊錫機顯示溫度為錫爐內感溫頭測量的溫度，比實際焊錫溫度不同，以使用溫度量具測量的溫度為準，鍍錫溫度必須符《一次鍍錫工藝規程》中的相應要求。

　　5.錫鍋的錫面必須水平。錫面不平時必須停止生產并通知維修工;

　　6.程序設置：根據產品浸錫工藝要求，確定程序段數、段數范圍;

　　(1)按[起始步序]→輸入起始數→按[輸入],

　　(2)按[結束步序]→輸入結束段數→[輸入],

　　(3)按[步序設定]→按[輸入]，

　　(4)設定焊錫機程序的方法： 首先復位，用步序設定和輸入鍵來選擇預熱點、焊錫點、焊錫脫離、預熱時間、焊錫時間、預熱速度、焊錫速度、角度、拔焊(亮燈有效)、焊杯(亮燈有效)等參數。具體的數字設定的方法是如焊錫點是35.5mm 先按3→按5→按5→按0→按輸入鍵,如焊錫時間是1.2秒 先按1→按2→按輸入鍵;

　　7.手動調試方法：

　　(1)首先復位→按手動開關(亮燈有效)→按1→按2→按1→按3、按←向上鍵、→向下鍵調試焊錫深度角度。(適用于WD-6202、WD-6203A、YCH-2A、YCH-2R、QF-360A);

　　(2)首先復位→按手動開關(亮燈有效)→按2→按3→按1、按←向上鍵、→向下鍵調試焊錫深度;(適用于ETS-2E、QF-360B)

　　8.程序選擇：按[起始]步序→輸入起始段數→按[輸入]→，按[結束步序]→輸入結束段數→按[歸位];

　　9.產品在鍍錫前應蘸適量助焊劑。將產品引腳浸入助焊劑中，浸入深度為4mm，引腳長度不足4mm的，深度以不超過骨架支撐點為準。浸入時間不作要求，能正常鍍錫即可;

　　10.使用過程中，有任何異常情況，應立即停止操作，關掉設備電源，通知專業維修人員進行檢修;

　　11.作業中必須精神集中，嚴禁干與生產無關的事情。

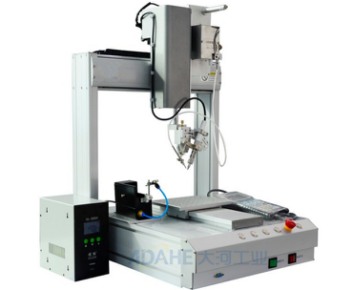

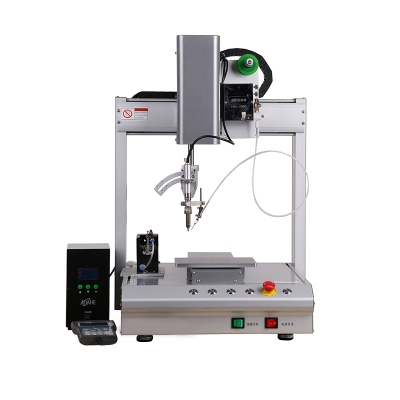

　　大河工業高變壓器全自動焊錫機實物圖：
